Elektromos Kapcsolószekrény frekvenciaváltóval szállítópályákhoz és meghajtásokhoz 230/400V max. 16A
| Elérhetőség: | 1 db raktáron |
|
Az alábbi választék segítségével tudja a terméket testre szabni. A lenti Opciók fülön talál részletes információkat. |
|
Leírás és Paraméterek
A több évtizedes gépgyártói tapasztalatunk eredményeként egy modulárisan felépíthető, az egyszerű szállítópályák valamint elektromos gépek hajtását irányító, frekvenciaváltó vezérlésre felkészített elektromos kapcsolószekrényt kínálunk.

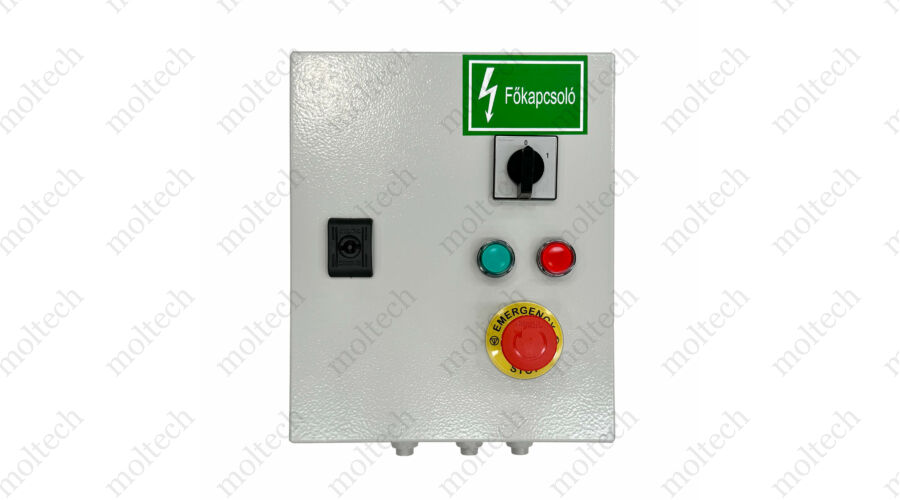

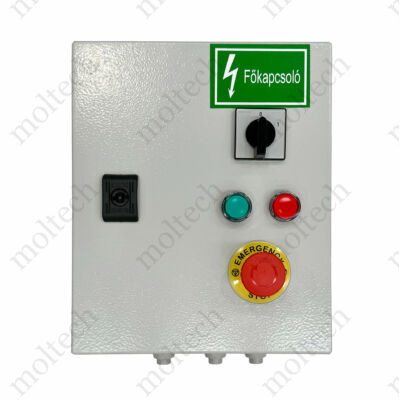

A választható opciók mellett a kiépített fémszekrények és készletek tartalmaznak egy négypólusú lakatolható főkapcsolót, egy vész-stop gombot valamint egy, a választott inverter áramhatárának megfelelő méretezésű és fázisszámú túláram megszakítót, a működtetéshez és működés visszajelzéséhez egy-egy piros és zöld világító nyomógombot. Ez egy inverterrel vezérelt meghajtás működtetéséhez elegendő, de a felkínált opcióinkkal lehetőség van akár egy szerelést nem igénylő, bedugom és használom vezérlőszekrény kialakítására is.
Opciók leírása
Kapcsolószekrény anyaga és védettsége:
Alap szekrényként egy 300×300×150 mm nagyságú zárható ajtóval ellátott, falra szerelhető fém készülékházat alkalmazunk, amely lehet festett, vagy rozsdamentes kivitelű. A rozsdamentes szekrényünket az élelmiszeripar számára illetve erősen szennyezett, mosásnak kitett területekre ajánljuk, és minden külső elemében legalább IP66 védettségű alkatrészekkel építjük. A festett szekrényeket kétféle kiépítésben, egy beltérre szánt és egy kültérre szánt változatban is szerelhetjük. Erősen poros, beltéri környezetben a kültéri, portól és fröccsenő víztől teljesen védett változatot javasoljuk. A szekrény méretét megnöveljük, amennyiben a kínálatból választott frekvenciaváltó fizikai mérete, vagy száma meghaladja az alap szekrényünk befogadó képességét. Ennek felárát a választott frekvenciaváltó ára fogja tartalmazni.
Betáp kábel keresztmetszet:
Szekrényeinket alap esetben három fázisú ipari áram fogadására készítjük fel, maximum 16 Amper áramerősségig. A kapcsolószekrény széria tartozéka egy négypólusú lakatolható főkapcsoló, amelybe igény szerint a választott betáplálási mód szerinti és hosszúságú tápkábelt be is kötjük. A festett szekrényeinkhez fehér köpenyű, a rozsdamentes szekrényeinkhez narancssárga köpenyű kábelt alkalmazunk.
Tápcsatlakozó típusa:
A választott tápkábelt feszültségszinttől függetlenül maximum 16 Amperes tápcsatlakozóval látjuk el, amely attól függően, milyen konnektorrol kívánja a meghajtást üzemeltetni, lehet Schuko vagy IEC 60309 sorozatú ipari tápcsatlakozó egy, vagy háromfázisú kivitelben. Rozsdamentes szekrényeink esetében mindkét változatból magas IP védettségű csatlakozót választunk, amely vízszigetelten zárható a megegyező védettségű konnektorokkal, lengőcsatlakozókkal, de kompatibilis minden méretben megegyező, kisebb védettségű csatlakozóval is.
Érintésvédelmi relé beépítése:
A döntésétől függően a meghajtáshoz épített kapcsolószekrényünket Érintésvédelmi relével látjuk el, amennyiben a védelmet a berendezés bekötési pontján kívánja elhelyezni, a hálózata nem tartalmaz ilyen egységet, vagy a hálózatának túl távoli pontján található a beépített relé. Ennek a pontos típusát, méreteit a választott, vagy rendelkezésre álló frekvenciaváltó, és a hajtás teljesítménye szerint választjuk meg.
Forgásirány váltó kapcsoló:
Sok esetben szükséges lehet a meghajtásba épített villamos forgó gép elektromosan kiépített irányváltására. A legtöbb Inverter esetében lehetőség van ezt a frekvenciaváltóban rendelkezésre álló kisfeszültségű körből vezérelni. Igény esetén az irányváltó kapcsolót, moduláris kisfeszültségű kontaktorokkal a vezérlőszekrény ajtajába integráljuk.
Frekvenciaszabályzás potenciométerrel:
A legtöbb Inverter esetében lehetőség van a frekvenciaváltóban rendelkezésre álló analóg bemeneten keresztül vezérelni a villamos forgó gép fordulatszámát. Igény esetén, inverterenként egy potenciométert a vezérlőszekrény ajtajába integrálunk, hogy ezt a gépkezelők egy forgatógomb segítségével tudják szabályozni.
Frekvenciaváltó beépítése:
A kiépített vezérlőszekrényünk szinte mindegyik Inverterrel kompatibilissé tehető. A kiegészítő termékeink között megtalálhatja az általunk preferált és ajánlott, magas minőségi szintet képviselő német Lenze hajtástechnikai megoldásai közül a legszélesebb körben alkalmazott Lenze i510 cabinet frekvenciaváltó kínálatot egy-, és háromfázisú betáplálású változatokban.
Amennyiben kínálatunkból választ, és kéri az inverter szekrénybe építését is úgy a szükséges fogyó anyagokat (szerelőlapra csavarozás, gyengeáramú kábelezés, kábelvezető, érvéghüvelyek) a megadott ár tartalmazza. Ha nem kéri a választott inverter beépítését, vagy saját invertert építene be, úgy erre is lehetőség van, de ebben az esetben az előbbieket nem biztosítjuk.
Hiba visszajelző (sárga) fény:
Bizonyos inverterek, mint amilyen az általunk javasolt Lenze i510 cabinet frekvenciaváltó sorozat, képes kezelni, tárolni az egyes, meghajtással és betáplálással összefüggő elektromos rendellenességeket, mint például a magas áramfelvétel, fázis, vagy tekercs szakadás. Ezek reakciójaként az inteligens inverterek képesek a villamos gép, kezelők, árú védelmében a meghajtás leállítására és a megállás visszajelzésére. Amennyiben igényt tart rá, ezt a funkciót tudjuk a szekrény építési módjával is támogatni, úgy hogy egy sárga fényű kisfeszültségű lámpát integrálunk a szekrény ajtóra, amelyen keresztül a berendezéssel dolgozók vizuális visszajelzést kapnak.
Motor kábel hossz (4×0,5-2,5 mm2 teljesítmény szerint):
A vezérlődobozt a villamos géphez vezető kábellel is elláthatjuk, amelyet minden esetben a szekrényünkhöz választott inverter teljesítmény szintjéhez igazítva választunk meg. A festett, és festett kültéri kivitelek esetében fehér, a rozsdamentes kivitel esetén narancssárga köpenyű kábelt alkalmazunk.
Teljes összeszerelés:
Igény szerint a vezérlőszekrényt, a választott opciókkal együtt teljesen összeszerelve adjuk át. Ekkor a termék tartalmazza a szekrény belsejében felhasznált összes szerelési fogyó anyagot, a szerelősínt, rögzítő csavarokat, belső vezetékeket, érvéghüvelyeket, vezetékelvezetőket, kötegelőket és sarukat. Ebben az esetben a vezérlőszekrényt kapcsolási rajzzal, a választott inverter útmutatójával látjuk el, valamint megadott motor paraméterek esetén a választott frekvenciaváltót fel is programozzuk az igényelt működésre. Amennyiben csak a szekrény megmunkálására tart igényt, vagy teljes mértékben önállóan szeretné a terméket összeszerelni úgy az előbbieket nem biztosítjuk.
Magyar nyelvű szekrény feliratok és jelölések:
Munkavédelmi és elektromos, érintésvédelmi szabályok szerinti jelölésekkel kell ellátni minden berendezés, villamos gép kezelőfelületeit. Ezt jelenleg magyar nyelven tudjuk biztosítani, amennyiben igényli a szekrényünkhöz. Az átadott csomag tartalmazza a földelési pontok jelölését, a szekrényajtóra épített kezelőszervek magyar nyelvű feliratait a moduláris kapcsolókhoz és lámpákhoz gyárilag ajánlott tartókon, valamint a fémszekrénybe épített főkapcsoló és a betáplálási feszültség jelölését.
